Installation d’un écran LED : sept étapes, de l’étude de site à la mise en service

Tout projet commence par une étude de site, et une visioconférence ne la remplace pas. La première question est : sur quoi l'écran sera-t-il fixé ? Le béton armé et l'acier structurel portent facilement un mur LED ; la brique creuse et le béton cellulaire exigent des tiges traversantes ou un cadre prenant appui du sol au plancher ; une cloison en plaque de plâtre ne porte rien, la charge doit donc atteindre la structure située derrière. L'étude de site doit couvrir les points suivants.

Lumière ambiante et accès de maintenance

Un hall d'accueil éclairé à 300 à 500 lux se contente de 1 200 à 2 000 nits ; une vitrine de magasin en plein sud peut en exiger 5 000. En extérieur, la lumière du jour oblige à 5 000 à 8 000 nits et l'écran doit pouvoir chuter à 800 à 1 500 nits la nuit. Plus la distance de vision est courte, plus le pas doit être fin : en dessous de 3 m, P1,2 à P1,9 ; de 3 à 6 m, P2,5 à P4 ; de 6 à 12 m, P4 à P6. L'accès de maintenance fixe la profondeur : un écran entretenu par l'avant se pose à 60 à 100 mm du mur, alors qu'un entretien par l'arrière exige un couloir d'au moins 600 mm.

Un mur LED ne se construit pas à une dimension arbitraire. Les dimensions finies sont un multiple entier du module, et les formats courants sont 500 × 500 mm, 500 × 1 000 mm et le module 16:9 de 600 × 337,5 mm. Une niche de 5,0 × 2,8 m accueille donc un écran de 4,8 × 2,7 m en modules 16:9 ou un écran de 5,0 × 2,5 m en modules de 500 mm, et l'architecte doit le savoir avant que la niche soit construite. La conception fixe l'implantation des modules, la dimension exacte, la résolution et chaque point d'entrée d'alimentation et de données.

Ossature acier ou équerres murales, et calcul structurel

Derrière les modules se trouve soit un jeu d'équerres fixées à un mur sain, soit une ossature acier qui reporte la charge au sol et au plancher. Un calcul structurel couvre la charge permanente, les ancrages et, à Istanbul, l'action sismique ; en extérieur il ajoute le vent. Le plan réserve aussi une lame d'air de ventilation, typiquement 50 à 100 mm d'air libre derrière un mur entretenu par l'avant, avec des ouvertures en bas et en haut, pour que la chaleur s'échappe par convection au lieu de vieillir les alimentations.

Exemple chiffré : un mur d'accueil fine pitch de 4,8 × 2,7 m

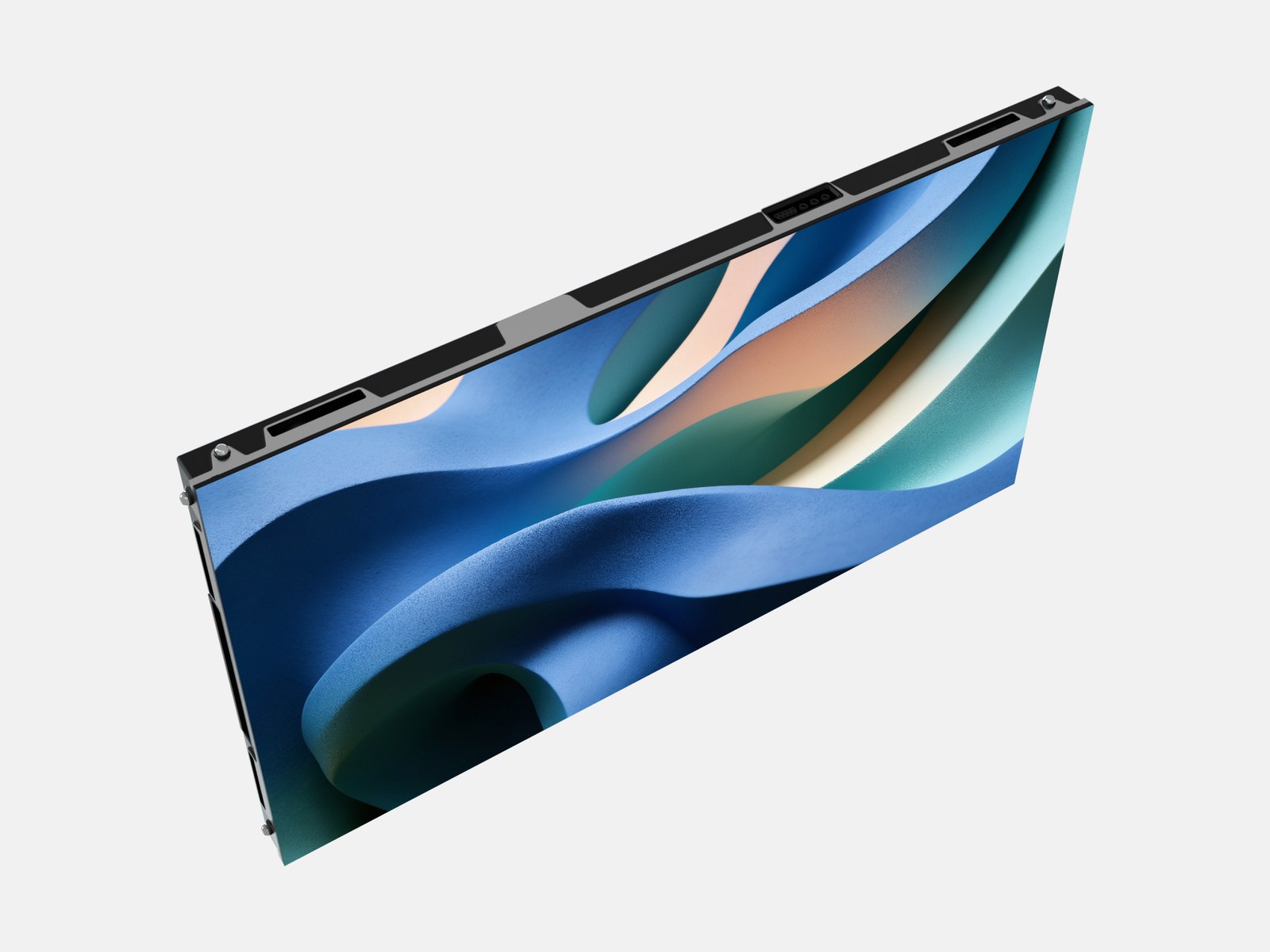

Prenons un mur d'accueil de 4,8 × 2,7 m en XR Fine au pas de 1,25 mm. Avec des modules de 600 × 337,5 mm, c'est 8 colonnes sur 8 rangées : 64 modules et 12,96 m². Chaque module porte 480 × 270 pixels, le mur est donc exactement en 3 840 × 2 160, un canevas 4K natif sans mise à l'échelle. À environ 27 kg/m², les modules pèsent environ 350 kg et le cadre ajoute environ 150 kg. La puissance de pointe approche 6,5 kW et la moyenne 2,2 kW, dont presque tout devient de la chaleur dans le hall.

Les plans d'exécution clôturent l'étape : élévation avec la grille des modules, coupe du mur, détails du cadre et des ancrages, schéma unifilaire et cheminement des données. Le client, l'architecte et l'ingénieur structure valident par écrit avant le lancement de la production, dernier moment où déplacer l'écran de 200 mm n'a aucune conséquence.

L'alimentation et les données sont normalement achevées avant l'arrivée de l'équipe LED, et c'est là que les installations échouent le plus souvent. La consommation de pointe, 450 à 650 W/m² en intérieur fine pitch et 600 à 800 W/m² en extérieur, dimensionne les câbles et les disjoncteurs ; la consommation moyenne, environ un tiers de la pointe, dimensionne l'énergie et la charge thermique. L'écran reçoit des circuits dédiés depuis son propre tableau divisionnaire, jamais partagés avec l'éclairage ou les prises. Les disjoncteurs sont courbe C, pour absorber le courant d'appel de centaines d'alimentations, et chargés à 80 pour cent de leur calibre au maximum.

Mise à la terre, protection contre les surtensions et onduleur

Pour le mur du hall, 6,5 kW répartis sur trois phases, c'est moins de 10 A par phase : une alimentation triphasée sur 3 × 16 A disjoncteurs est confortable. Chaque module est mis à la terre et l'ossature acier est reliée à la barre équipotentielle du bâtiment ; un cadre non relié est un défaut de sécurité et une source de bruit d'image. Un parasurtenseur de type 2 se place au tableau de l'écran, de type 1 et 2 combinés en extérieur. Le contrôleur, le lecteur et le switch réseau sont sur un petit onduleur en ligne, environ 1 kVA, pour qu'une chute de tension ne redémarre pas l'écran sur un écran noir.

Données : CAT6, fibre et boucle de redondance

Chaque liaison gigabit depuis le contrôleur porte environ 650 000 pixels à 60 Hz ; le mur 4K de l'accueil exige donc au moins 13 ports, et nous en prévoyons 16, chacun alimentant quatre modules. Le CAT6 blindé est fiable jusqu'à la limite de 100 m du standard, et nous concevons au plus pour 80 m. Au-delà, en extérieur ou le long de câblages électriques lourds, la liaison passe en fibre : environ 300 m en multimode, des kilomètres en monomode. Une boucle de redondance ramène le dernier module de chaque chaîne vers un port de secours : un câble défaillant en milieu de chaîne fait perdre une ou deux images, pas une colonne noire.

Le cadre est la pièce que personne ne voit et que tout le monde remarque. Les modules LED s'assemblent avec précision, ils reproduisent donc la surface sur laquelle ils sont fixés : un cadre qui se déforme de 3 mm donne un mur qui se déforme de 3 mm, et à un pas de 1,25 mm cela se voit par des coutures qui s'ouvrent et se referment sur l'image. L'objectif est une planéité de ±1 mm sur tout le cadre, et d'aplomb à la même tolérance, vérifiée au niveau laser et à la règle avant de lever le moindre module.

Pose murale, sur socle ou suspendue

La pose murale est la norme pour les écrans intérieurs permanents : rails ou cadre soudé ancré à la structure, avec des lumières de réglage pour rattraper l'irrégularité du mur. La pose sur socle dresse l'écran sur un châssis de sol, repris au mur uniquement pour la stabilité, et convient aux murs faibles et aux stands. La suspension à une poutre ou au plancher est le langage des systèmes de location XR Event ; elle exige des points de levage certifiés avec une charge de travail connue, jamais une grille de faux plafond.

Acier extérieur : galvanisation, charge de vent et étanchéité

En extérieur, l'acier est galvanisé à chaud après fabrication, et les assemblages sur site sont boulonnés plutôt que soudés pour préserver la couche de zinc. La charge de vent est calculée selon le lieu, la hauteur et le terrain, et elle gouverne souvent plus le dimensionnement que le poids. L'étanchéité parachève la structure : un habillage supérieur qui jette l'eau à l'écart des modules, des joues latérales fermées, un drainage en bas et des entrées de câbles par le bas via des presse-étoupes étanches.

Exemple chiffré : un écran de façade de 6 × 4 m

Un écran de façade de 6 × 4 m en XR Vision à un pas de 6,9 mm utilise des modules de 500 × 1 000 mm sur 12 colonnes et 4 rangées : 48 modules, 24 m² et environ 864 × 576 pixels. Les modules pèsent environ 840 kg à 35 kg/m², et cadre, équerres et habillage portent le total près de deux tonnes. Une pression de vent de l'ordre de 1 kN/m² exerce environ 24 kN de force horizontale sur les ancrages. La charge de pointe est d'environ 17 kW et la moyenne d'environ 6 kW, sur une alimentation triphasée dédiée protégée en 3 × 40 A, la fibre portant le signal depuis la salle de contrôle.

L'ordre du montage compte. Nous commençons en bas au centre et construisons la première rangée vers l'extérieur dans les deux directions, car les erreurs augmentent avec la distance au point de départ. La première rangée est mise de niveau à un demi-millimètre près, car chaque rangée au-dessus hérite de sa ligne. Chaque module est verrouillé à ses voisins à la main, avec la même fermeté, et fixé au cadre avant de lever le suivant. Après chaque rangée, les coutures sont contrôlées à la jauge d'épaisseur sous lumière rasante : jeux et décalages doivent rester près de 0,1 mm, car à un pas de 1,25 mm une erreur de 0,2 mm se lit comme une ligne claire ou sombre.

Manipulation des modules et précautions ESD

Sur les produits fine pitch, les modules voyagent séparément et se posent en dernier. Les LED des bords sont à une fraction de millimètre du bord, et un pouce négligent les arrache. Les modules restent dans leurs plateaux jusqu'à la pose, sont tenus par les bords avec des gants antistatiques et ne sont jamais posés face contre terre. Les techniciens portent des bracelets antistatiques reliés à la terre, car une décharge électrostatique affaiblit une puce de pilotage qui tombera en panne des semaines plus tard.

Une fois l'écran sous tension, chaque carte de réception est chargée avec le fichier de configuration de son type de module, qui définit le mode de balayage, la fréquence de rafraîchissement et la profondeur d'échelle de gris. L'écran est ensuite mappé : quel port alimente quelle chaîne, dans quel ordre les modules sont reliés et où chacun se situe sur la surface. Une mire de test imprimant le numéro de port et de module sur chaque module confirme que l'écran correspond au plan.

Calibrage, correction des coutures et mires de test

Une fois l'écran alimenté, le calibrage règle la couleur et l'échelle de gris par module puis sur toute la surface. Un motif de test qui affiche le numéro de port et de module sur chaque module confirme la correspondance entre l'écran et le plan. Le calibrage par module se fait en usine ; la vérification sur site confirme l'uniformité sous la lumière réelle de la pièce.

La mise en service commence par un rodage. L'écran fonctionne 48 à 72 heures sur un cycle d'images pleine couleur et de vidéo à forte luminosité pendant que l'équipe relève les températures. Les composants électroniques tombent le plus souvent en panne dans leurs premières heures de vie : une alimentation ou une poignée de LED défectueuses se manifestent donc en général pendant cette fenêtre, techniciens sur site et rechanges à portée de main.

Un programme de luminosité piloté par un capteur de lumière, un calendrier ou les deux garde l'écran confortable, peut-être 40 à 50 pour cent par jour clair et 15 à 20 pour cent le soir, ce qui prolonge aussi la durée de vie des LED. Le lecteur de contenu est verrouillé sur la résolution native de l'écran, pixel pour pixel. La formation des opérateurs prend environ deux heures. Des modules de rechange représentant 2 à 3 pour cent, issus du même lot de production, sont remis, car des LED d'un lot ultérieur diffèrent légèrement en couleur et apparaissent comme une tache.

Le contenu du dossier de réception

Un écran intérieur standard se met en service en deux à trois jours une fois l'infrastructure prête. Les projets extérieurs prennent plus longtemps : la structure, l'étude de vent, les autorisations et la logistique de levage peuvent ajouter plusieurs semaines. L'étude de site et les plans d'exécution qui précèdent la pose pèsent souvent plus lourd que la pose elle-même dans le délai total.

Les sept étapes sont les mêmes en intérieur et en extérieur ; leur poids se déplace. En intérieur, les points difficiles sont la précision et la finition : le fine pitch grossit chaque dixième de millimètre, et le mur se pose après le départ des métiers poussiéreux. En extérieur, les points difficiles sont la charge, l'eau et l'accès. Le vent gouverne l'acier, les modules et les connecteurs sont étanches IP65, la luminosité est dix fois celle de l'intérieur, et le soin apporté à l'alimentation et à la protection contre les surtensions l'est aussi. L'accès se fait par nacelle ou grue, souvent de nuit, et le calibrage se fait après la tombée du jour puis se revérifie en plein soleil.

La plupart des journées perdues sur site ne sont pas techniques : un ascenseur réservé par un autre corps d'état, un disjoncteur pas encore raccordé, un mur qui attend encore sa peinture. Nous demandons à chaque client de confirmer par écrit une semaine avant le début.

Un mur LED s'installe par des personnes travaillant au-dessus du sol, manipulant des charges de 8 à 40 kg près d'équipements électriques sous tension : la sécurité se planifie, elle ne se présume pas. Nous émettons une analyse de risques et un mode opératoire spécifiques au site ; toute personne travaillant en hauteur détient une formation à jour, les plateformes sont conduites par des opérateurs certifiés et les harnais sont ancrés à des points calculés. Les interventions extérieures exigent un plan de levage : charges, positions, capacité de la grue et chemin des câbles. L'écran se met hors tension et se verrouille avant toute intervention.
