Qu’est-ce qui fixe le prix d’un écran LED ? Les 8 facteurs derrière le coût au mètre carré

Un écran LED est un assemblage, pas une référence. Deux murs de même surface peuvent coûter du simple au double parce que leurs spécifications diffèrent, pas seulement leur pas. C'est pourquoi une grille de prix type « au mètre carré » n'existe pas ; le prix dépend entièrement de ce que vous demandez, et deux écrans de mêmes dimensions peuvent différer de plusieurs fois selon leur contenu technique.

1. Le pas de pixel et la règle du carré

Le pas de pixel est la distance en millimètres entre les centres de deux pixels voisins, et c'est la plus grande influence sur le coût. Parce que le pas s'applique dans les deux directions, le nombre de LED varie avec le carré du pas : diviser le pas par deux quadruple à peu près le nombre de LED au mètre carré. Un écran P3,9 compte environ 65 700 pixels par m², un P1,9 environ 277 000 et un P1,2 environ 694 000. Chaque pixel, c'est trois LED, une part de driver IC, de la puissance et de la chaleur, et tout ce qui suit se cale sur ce nombre.

Cette relation au carré explique pourquoi un cran de pas n'est jamais un petit changement. Un pas plus fin signifie plus de drivers, des cartes plus denses, des tolérances de placement plus serrées, plus de capacité de carte de réception pour la même surface, des fréquences de rafraîchissement plus élevées pour garder l'image propre à la caméra, et plus de chaleur à évacuer d'un caisson plus mince. Cela pèse aussi sur chaque réparation ultérieure, car un module de remplacement porte la même densité. Choisir un pas un cran plus fin que l'exige la distance de vision est la décision la plus lourde que la plupart des acheteurs prennent sans s'en rendre compte.

2. Intérieur ou extérieur

Les écrans extérieurs utilisent des pas plus grossiers, donc ils portent bien moins de LED au mètre carré, et pourtant leurs caissons sont la moitié la plus exigeante de la fabrication. Ils ont besoin d'une étanchéité IP65 avant et arrière, de masques résistants aux UV, de cartes enrobées, d'une gestion thermique contre la chaleur d'été comme le gel d'hiver, et d'alimentations plus grosses pour soutenir une luminosité au-delà de 5 000 nits. Un caisson extérieur pèse typiquement 30 à 60 % de plus qu'un caisson intérieur de même pas, et ce poids se retrouve directement dans l'acier et le plan de levage. Les écrans intérieurs consacrent leur ingénierie aux qualités opposées : finesse, légèreté, fonctionnement silencieux et surface sans bord.

3. La luminosité

La luminosité se mesure en nits et dicte à la fois la gamme de LED et la capacité d'alimentation. Les murs intérieurs ont besoin de 600 à 1 500 nits ; les façades exposées au soleil de 5 000 à 10 000. À pas égal, un module de 8 000 nits utilise des packages LED à courant plus élevé, des alimentations plus lourdes et une gestion de la chaleur plus agressive qu'un module de 5 000 nits. Spécifier plus de luminosité que le site n'en utilisera jamais alourdit la spécification et la consommation annuelle sans améliorer l'image ; en spécifier trop peu rend l'écran illisible à midi. Notre guide de luminosité extérieure couvre la correspondance entre nits et lumière ambiante.

4. Le package LED : SMD ou COB

Les packages surface-mount (SMD) sont le choix standard à partir de 1,2 mm de pas. En dessous de 1 mm, le chip-on-board (COB) et le flip-chip prennent le relais : les puces LED sont collées directement sur la carte et scellées sous résine. Le résultat offre plus de contraste, une surface scellée résistante aux chocs et une consommation plus basse par mètre carré, mais les rendements de production sont plus faibles et le procédé bien moins tolérant à l'erreur. C'est le package, et pas le seul nombre de pixels, qui distingue une série ultra-fine comme XR Ultra d'un mur fine pitch conventionnel.

5. Le matériau du caisson et l'accès de maintenance

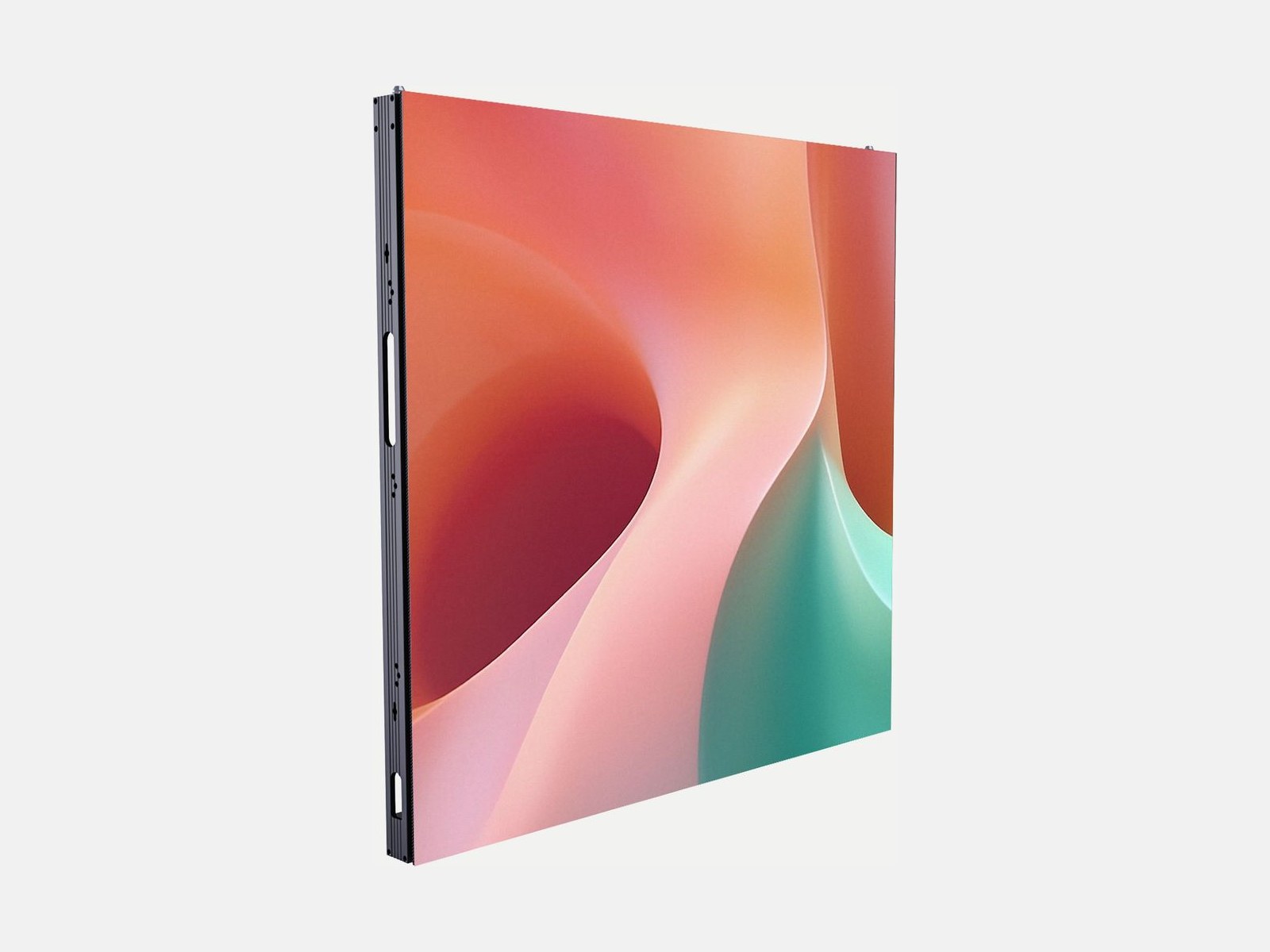

Le caisson est le cadre qui porte les modules, et son matériau fixe à la fois le coût et la qualité de l'installation. Les caissons en aluminium moulé sont légers, plans et usinés à des tolérances serrées, raison pour laquelle les murs intérieurs fine pitch les utilisent pour tenir une image sans bord sur toute une surface. Les caissons en tôle d'acier sont plus lourds et moins précis. Les caissons à service frontal n'ont besoin d'aucun couloir d'accès arrière, donc le mur peut être plaqué contre la structure, et la fixation magnétique transforme un échange de module en une opération de deux minutes pour toute la vie de l'écran.

6. Le système de contrôle et le processeur vidéo

Chaque écran LED est piloté par une carte d'envoi et des cartes de réception, et la plupart des projets ont aussi besoin d'un processeur vidéo pour la mise à l'échelle, les entrées multiples et la gestion des couleurs. Un mur de salle de réunion à source unique a besoin de très peu de cela. Une scène multi-entrées, ou une façade avec traitement redondant, liaisons fibre et supervision à distance, a besoin de bien plus, et l'écart entre ces deux spécifications de contrôle est large. La qualité des cartes de réception fixe la profondeur de niveaux de gris et la fréquence de rafraîchissement, donc sur tout écran destiné à la caméra, ce n'est pas la ligne à tirer vers le bas.

7. La structure acier, l'installation et l'électricité

Par-dessus les modules et les caissons viennent la structure acier, les engins de levage, la main-d'œuvre d'installation, le câblage et l'alimentation électrique. En intérieur, ces postes sont généralement mesurés. En extérieur, où une connexion de façade, un rapport d'ingénierie structurelle et une grue entrent en jeu, ils peuvent rivaliser avec l'écran lui-même et varient énormément d'un site à l'autre. Un mur suspendu sur une charpente existante et le même mur sur un nouveau pylône avec fondations et poteaux sont deux projets différents pour les mêmes mètres carrés. Un chiffre donné avant un relevé de site est le chiffre qui change ensuite.

8. Garantie et service

La garantie standard du marché est de deux ans, et des formules de trois et cinq ans sont disponibles sur la plupart des séries. Ce que la garantie couvre compte plus que sa durée : le délai d'intervention sur site, le stock de modules de rechange et un engagement écrit sur la décroissance de luminosité doivent figurer au contrat. Sur les projets PixiaTech, les modules de rechange sont livrés avec l'installation et mis de côté du même lot de production, afin qu'un module remplacé des années plus tard n'affiche aucun décalage de couleur face à ses voisins. Une garantie sans délai d'intervention est un document, pas un service.

Les projets intérieurs se divisent en trois groupes pratiques, et chaque groupe est défini par la distance de vision plutôt que par le budget. Les scènes, auditoriums, showrooms et grands atriums se regardent depuis quatre mètres et plus, où le P2,5 à P3,9 rend proprement. Les halls, salles de briefing et flagships de vente placent les spectateurs à moins de deux mètres, territoire du fine pitch : la gamme XR Fine couvre cette bande. Les salles de conseil, salles de contrôle et studios de diffusion, où la surface se lit à bout de bras ou est filmée par une caméra, sont là où le COB sous 1 mm gagne sa place.

Exemple chiffré : un mur de hall 4 × 2,25 m à P1,9

Un mur de hall d'entreprise de 4 m de large et 2,25 m de haut couvre 9 m² et tombe exactement sur du 16:9. À P1,9, cela fait environ 2 105 × 1 184 pixels, juste au-dessus du Full HD, et se lit proprement depuis les deux mètres qu'autorise un comptoir d'accueil. La spécification qui suit est concrète : environ 2,5 millions de pixels et quelques 7,5 millions de LED, une consommation moyenne proche de 1,35 kW à la luminosité de bureau, un cadre support en aluminium, une installation affleurante, une chaîne de contrôle à source unique et un jeu de modules de rechange du même lot. Ces quantités sont la base sur laquelle un devis se construit, et PixiaTech calcule le chiffre une fois le site relevé.

Les écrans extérieurs portent moins de LED par mètre carré, mais la part du travail prise par les caissons, l'acier, l'alimentation électrique et les engins d'accès est bien plus large qu'en intérieur. Les produits extérieurs fixes entre P5 et P10 servent les distances de trafic et de rue ; les pas extérieurs de champ proche tels que P4 et P3,9 sont pour les devantures piétonnes où les spectateurs se tiennent à quelques mètres. Le passage de 5 000 à 8 000 nits change le module, l'alimentation et la conception thermique à pas donné, donc la luminosité se spécifie depuis l'orientation du site, pas depuis une préférence.

La résille transparente est une classe à part. À P16 et plus, des produits comme XR Air se montent devant ou derrière une façade vitrée, laissent passer la charge du vent et couvrent de très grandes surfaces avec très peu de structure. Pour un projet qui veut transformer toute une face de bâtiment en surface média, les variables décisives sont la surface totale, le taux de transparence et la charge structurelle plutôt que le seul pas.

Exemple chiffré : un écran de façade 8 × 4 m à P6,9

Un écran de façade face à la rue, 8 m de large et 4 m de haut, couvre 32 m². À P6,9, la résolution est d'environ 1 160 × 580 pixels, largement suffisante pour des distances de vision qui commencent à dix mètres. La spécification derrière se lit ainsi : environ 21 000 pixels par m², une consommation moyenne d'environ 250 W/m² avec gradation automatique, quelques 8 kW sur tout le mur, un rapport structurel, de l'acier de connexion de façade, une installation par grue, une armoire de contrôle externe, une liaison fibre et un circuit électrique dédié. Posez l'écran sur un pylône et les fondations et poteaux s'ajoutent à la liste. Chaque poste est devisé par projet après le relevé.

"Le chiffre au bas d'un devis est la conséquence de la spécification au-dessus de lui."

Une vue à dix ans d'un écran LED inclut l'électricité, les modules de rechange, le service, le ré-étalonnage et la production de contenu, et ces postes courent aussi longtemps que le mur. L'électricité est le plus important et découle directement du pas et de la luminosité. Lorsque vous comparez des fournisseurs, demandez la consommation moyenne plutôt que la pointe : le compteur répond à ce que le mur tire avec du contenu réel à une luminosité réelle, pas à la valeur de la fiche technique, et les deux chiffres peuvent différer d'un facteur trois.

Électricité : watts par mètre carré

Un mur intérieur fine pitch peut tirer 500 à 650 W par m² en pointe mais consomme en moyenne environ 120 à 180 W/m² à la luminosité de bureau avec du contenu typique. Pour le mur de hall P1,9 de 9 m² ci-dessus, une moyenne de 1,35 kW sur 12 heures par jour, 365 jours par an, représente environ 5 900 kWh par an. C'est une charge mesurée et prévisible pour un bâtiment commercial, et le fait qu'elle soit prévisible au stade de la spécification compte plus que le chiffre lui-même.

En extérieur, le tableau change. Un caisson de façade P6,9 tire 700 à 800 W par m² en pointe et, fonctionnant à pleine luminosité le jour avec gradation automatique la nuit, consomme en moyenne environ 250 W/m². Sur 32 m², cela fait environ 8 kW ; à 16 heures par jour, la consommation annuelle est d'environ 47 000 kWh. Sur une vie de dix ans, c'est une charge d'exploitation substantielle, raison pour laquelle un capteur de lumière ambiante avec gradation automatique n'est pas une option sur un écran extérieur mais une exigence.

Modules de rechange, service et étalonnage

Stockez des modules de rechange égaux à 2 à 5 % du nombre total de modules à l'installation, pris du même lot de production. C'est un petit ajout sur le moment qui supprime le problème d'appariement d'un lot des années plus tard, quand la production d'origine n'existe plus. Une visite de maintenance annuelle couvre le nettoyage, les contrôles de connecteurs, les mesures d'alimentation et le ré-étalonnage là où le mur a dérivé. En extérieur, une inspection des joints et des ventilateurs au moins deux fois par an est le poste le plus utile du calendrier.

Un devis nettement en dessous de tous les autres n'est généralement pas une version moins chère du même produit mais un produit différent. La différence se cache là où le devis reste muet : gamme de puce LED, qualité des drivers, redondance d'alimentation, planéité des caissons et étendue de la garantie. Rien de tout cela n'est visible la première année. À partir de la troisième, cela revient sous forme de dérive de couleur entre caissons, de pixels morts et d'arrêts précisément les jours pour lesquels le mur a été acheté. Notre article sur les packages COB et SMD explique pourquoi le seul package décide comment un mur vieillit.

La comparaison ne fonctionne que si les deux documents décrivent le même produit. Demandez que le devis soit détaillé, avec le module et le caisson, le système de contrôle et le processeur, la structure acier, la main-d'œuvre d'installation, l'électricité et le câblage, le stock de rechange et l'étendue de garantie sur des lignes séparées, la spécification étant indiquée en regard. Un chiffre clé en main en une seule ligne rend les fournisseurs impossibles à départager, car il masque exactement les décisions qui créent la différence entre eux.

La façon la plus efficace de maîtriser un budget n'est pas d'acheter un écran moins cher mais le bon. Parce que le nombre de LED croît avec le carré du pas, un cran plus fin que l'exige la distance de vision peut doubler le matériel d'un mur pour une différence qu'aucun spectateur ne verra jamais. Pour le même investissement, un mur plus grand à un pas plus grossier délivre plus de présence dans la plupart des halls et sur la plupart des façades. La règle des dix de notre guide du pas de pixel est le point de départ de cette décision.

PixiaTech devisé chaque projet une fois la taille, le pas, l'environnement et le mode d'installation connus, car ces quatre données d'entrée déterminent tout le reste du document. Un relevé de site établit la structure, les distances de vision, la lumière ambiante et l'alimentation électrique ; la spécification découle du relevé, et le devis découle de la spécification, détaillé ligne par ligne avec la consommation moyenne indiquée. Transmettez vos besoins et les détails du site via le formulaire Démarrer un projet et nous étudierons avec vous le pas, la surface et le coût total de possession.
